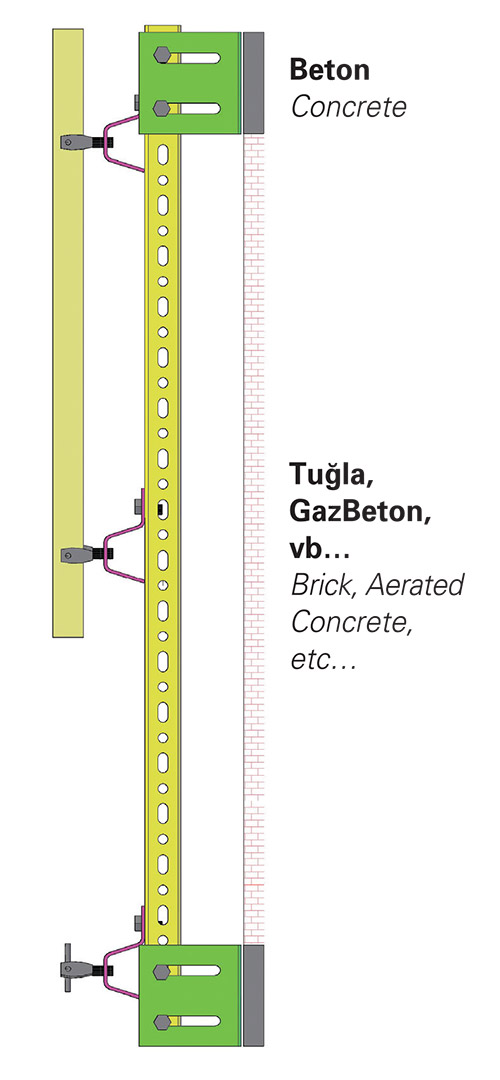

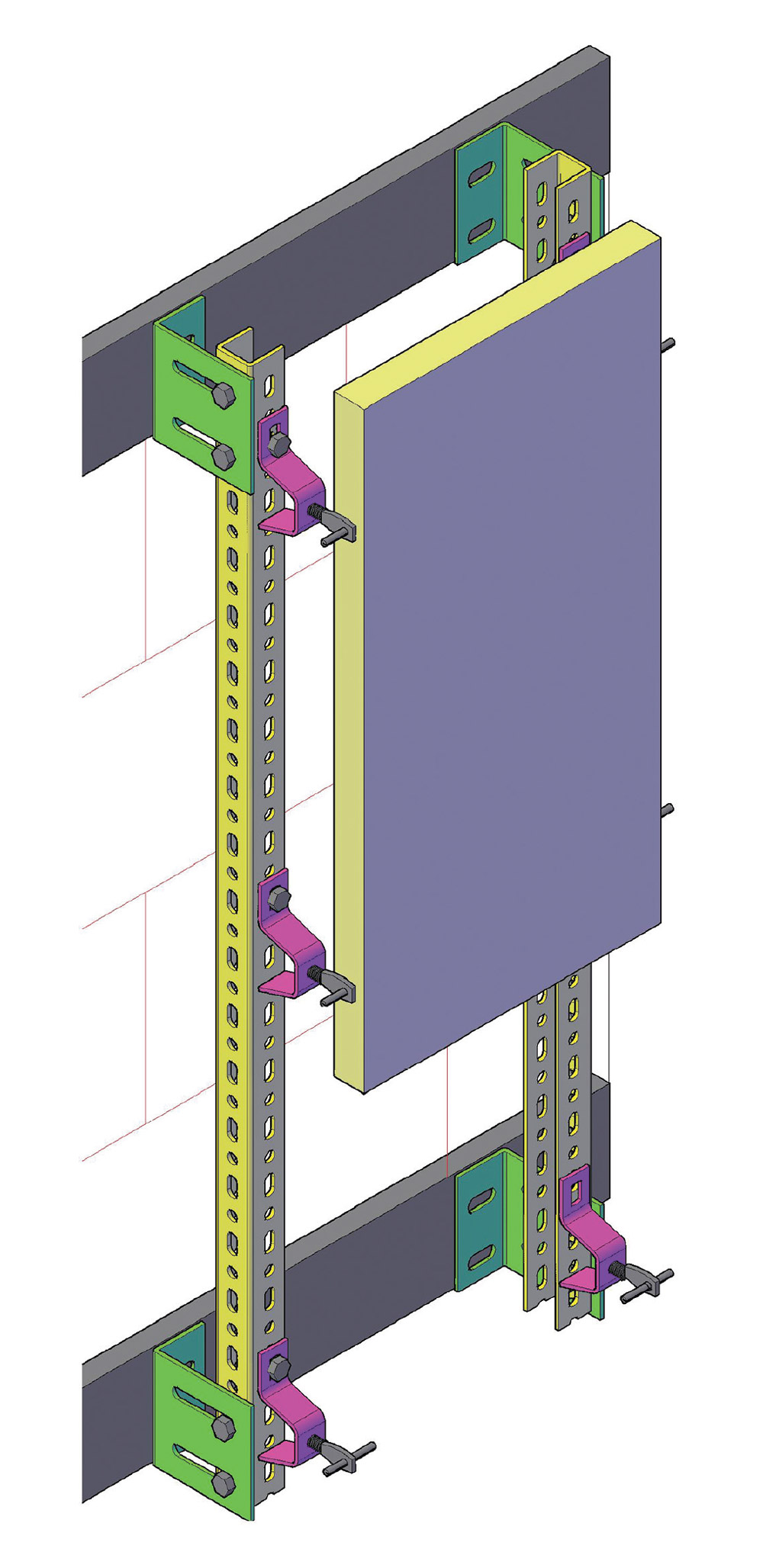

Uygulama Biçimleri – Profilli Dikey Bağlantı

  • Sistemin ana taşıyıcıları olan “L Bayraklar”, Çelik Dübeller vasıtası ile betona sabitlenmelidir.

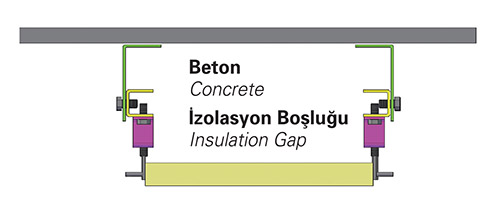

  • L Bayraklar, monte edilirken, izolasyon malzemesi L Bayrak ölçüsüne göre kesilmelidir.
  • L Bayrak montajı tamamlandıktan sonra, Profiller, uygulama tipi ve taş boyutuna göre, dikeyde hizzalanarak Cıvatalar vasıtası ile L Bayraklara tutturulur.
  • Taşın boyutuna göre seçilen Gövde ve Ayar Kolları, uygulama alanındaki Profillerin üzerine yerleştirilip montaj tamamlanır.
